Cavo di interconnessione di AX MIG Welder
I cavi di interconnessione di AX MIG Welder sono disponibili in diverse lunghezze e configurazioni per adattarsi alla configurazione delle attrezzature dell'utente.
Per l'installazione dei cavi, fare riferimento a Collegamento dei cavi al generatore e al modulo RCM e Collegamento dei cavi al trainafilo (R500).

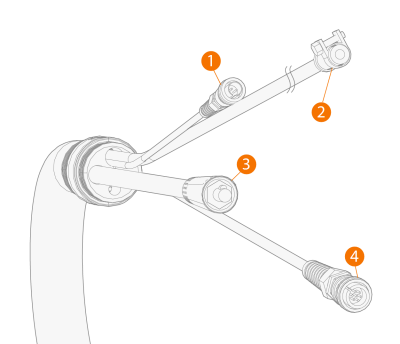

Estremità del generatore del cavo di interconnessione
|
1.
|
Cavo di rilevamento della tensione (necessario per i processi WiseThin+ e WiseRoot+). |
|
2.
|
Tubo flessibile del gas di protezione |
|
3.
|
Cavo della corrente di saldatura |
|
4.
|
Cavo di controllo del trainafilo. |

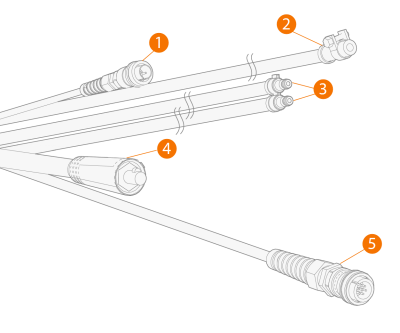

Estremità del generatore del cavo di interconnessione - raffreddamento ad acqua
|
1.
|
Cavo di rilevamento della tensione (necessario per i processi WiseThin+ e WiseRoot+). |
|
2.
|
Tubo flessibile del gas di protezione |
|
3.
|
Tubi flessibili del liquido refrigerante (ingresso/uscita) |
|
4.
|
Cavo della corrente di saldatura |
|
5.
|
Cavo di controllo del trainafilo. |

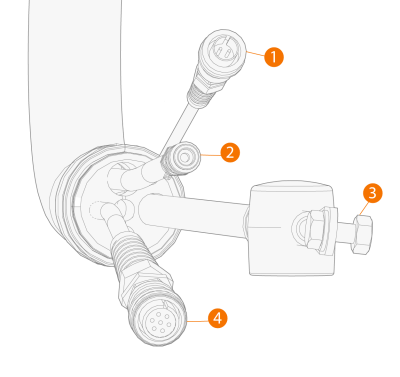

Estremità trainafilo del cavo di interconnessione
|
1.
|
Cavo di rilevamento della tensione (necessario per i processi WiseThin+ e WiseRoot+). |
|
2.
|
Tubo flessibile del gas di protezione |
|
3.
|
Cavo della corrente di saldatura |
|
4.
|
Cavo di controllo del trainafilo. |

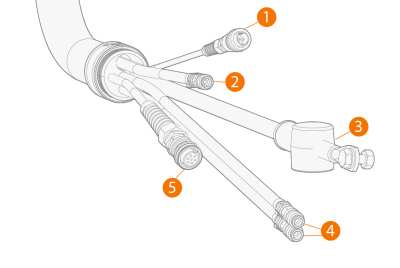

Estremità del trainafilo del cavo di interconnessione - raffreddamento ad acqua
|
1.
|
Cavo di rilevamento della tensione (necessario per i processi WiseThin+ e WiseRoot+). |
|
2.
|
Tubo flessibile del gas di protezione |
|
3.
|
Cavo della corrente di saldatura |
|
4.
|
Tubi flessibili del refrigerante (ingresso/uscita) |
|
5.
|
Cavo di controllo del trainafilo. |
