Paramètres de soudage

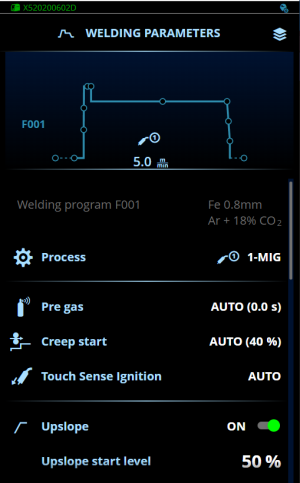

La fenêtre des paramètres de soudage comprend des courbes de démarrage et d'arrêt permettant d'afficher et d'ajuster les paramètres les plus importants d'une soudure. La section inférieure de la fenêtre répertorie les réglages disponibles selon le procédé de soudage sélectionné. La sélection du procédé de soudage repose sur le canal de mémoire actif et ses paramètres.

De nombreux paramètres de soudage sont spécifiques au procédé de soudage et sont visibles et disponibles pour être ajustés en conséquence.

Ajustement des paramètres de soudage

Sélectionner un paramètre de soudage à régler.

>> Vous pouvez également naviguer dans la liste des paramètres en sélectionnant une phase dans la courbe de démarrage et d'arrêt.

Ajuster la valeur des paramètres de soudage.

>> Selon le paramètre à régler, se reporter également aux tableaux Paramètres de soudage ci-dessous pour plus de détails.

Confirmer la nouvelle valeur/sélection et fermer la vue de réglage en sélectionnant OK.

Paramètres de soudage et descriptions des fonctionnalités

Paramètres de soudage manuel MIG

Les paramètres présentés ici peuvent être ajustés avec le procédé manuel MIG.

Paramètre	Valeur du paramètre	Description
Procédé	Manual MIG, 1-MIG, Pulsé, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position	La sélection de ce procédé de soudage MIG dépend du programme de soudage actif. Pour plus d'informations sur les procédés supplémentaires, consulter Conseils complémentaires relatifs aux fonctionnalités et caractéristiques.
Pré-gaz	0,0 ... 9,9 s, AUTO, pas de 0,1 0,0 = OFF Valeur par défaut : Auto	Fonction de soudage déclenchant le débit de gaz de protection avant l'amorçage de l'arc. Elle évite au métal d'entrer en contact avec l'air au début de la soudure. La durée de pré-gaz est prédéfinie par l'utilisateur. Cette fonctionnalité est adaptée à tous les métaux, en particulier l'acier inoxydable, l'aluminium et le titane.
Amorçage progressif	10 ... 100 %, Auto, pas de 1 Valeur par défaut : Auto	La fonction de démarrage par fluage définit la vitesse du dévidage avant l'amorçage de l'arc de soudage, autrement dit avant que le fil d'apport n'entre en contact avec la pièce ouvrée. Dès l'amorçage de l'arc, la vitesse de dévidage devient automatiquement la vitesse normale définie par l'utilisateur. La fonction de démarrage par fluage est toujours activée.
TSI	Auto/OFF/ON Valeur par défaut : Auto	La fonctionnalité Touch Sense Ignition permet de réduire fortement les projections et de stabiliser l'arc immédiatement après l'amorçage.
Vitesse du dévidoir	0.5 ... 25 m/min, pas de 0,05 ou 0,1 Valeur par défaut : 5,00 m/mn.	Réglage de la vitesse de dévidage Si la vitesse de dévidage est inférieure à 5 m/mn, le palier est de 0,05. Si la vitesse de dévidage est égale ou supérieure à 5 m/mn, le palier est de 0,1.
Limite de vitesse dévidoir min.	Min/Max = 0,5 ... 25 m/min, pas de 0,1 Valeur par défaut : 0,5 m/mn.	Limites minimale et maximale de la vitesse de dévidage.
Limite de vitesse dévidoir max.	Min/Max = 0,5 ... 25 m/min, pas de 0,1 Valeur par défaut : 25 m/mn.	Limites minimale et maximale de la vitesse de dévidage.
Tension	400 A : 8 ... 45 V 500 A : 8 ... 50 V Paliers de 0,1 V	Réglage de la tension de soudage et limites minimale et maximale pour le réglage de la tension de soudage.
Dynamique	-10.0 ... +10,0, pas de 0,2 Valeur par défaut : 0	Contrôle du comportement en court-circuit de l'arc. Plus la valeur est faible, plus l'arc est doux. Plus cette valeur est élevée, plus l'arc est dur.
Vitesse de déplacement du robot	20...2000 mm/min, pas de 1 / Contrôlé par un robot Défaut = Contrôlé par un robot	L'utilisateur peut définir la vitesse de déplacement dans un canal mémoire à transmettre au robot. Il convient toutefois de noter que : - Le robot doit disposer d'une fonction permettant d'utiliser la valeur transmise par le canal de mémoire. - La vitesse de déplacement peut encore être réglée directement dans le programme du robot, auquel cas la valeur du programme du robot prévaut sur la valeur transmise par le canal de mémoire.
Remplissage des cratères	ON/OFF	En soudage avec une puissance élevée, un cratère se forme généralement à la fin de la soudure. La fonction de remplissage des cratères diminue la puissance de soudage et la vitesse de dévidage à la fin du soudage, ce qui permet de remplir le cratère en utilisant un niveau de puissance inférieur. Avec le procédé MIG, le temps de remplissage du cratère, la vitesse de dévidage du fil et la tension sont prédéfinis par l'utilisateur. Si la vitesse de dévidage est inférieure à 5 m/mn, le palier est de 0,05. Si la vitesse de dévidage est égale ou supérieure à 5 m/mn, le palier est de 0,1. Pour le procédé 1-MIG, se reporter au tableau des paramètres 1-MIG.
- Durée de remplissage des cratères	0,0 ... 10,0 s, Auto, pas de 0,1 Valeur par défaut : 1,0 s.
- Vitesse de dévidage en remplissage des cratères	0,5 ... 25,0 m/min, Aauto, pas de 0,05 ou 0,1 Valeur par défaut : 5 m/mn.
- Tension de remplissage des cratères	400 A : 8 ... 45 V, Auto 500 A : 8 ... 50 V, Auto Paliers de 0,1 V Valeur par défaut : 18V
Post-courant	-30 ... +30	Le réglage de post-courant agit sur la longueur du fil à l'extrémité, par exemple pour l'empêcher de s'arrêter trop près du bain de fusion. Cette option laisse également une longueur de fil optimale pour le début du soudage suivant.
Phase finale dévidage	OFF/ON Valeur par défaut : OFF	La fonctionnalité Phase finale dévidoir empêche le fil d'apport de coller au tube contact lorsque le soudage est interrompu.
Post-gaz	0,0 ... 9,9 s, AUTO, pas de 0,1 00 = OFF Valeur par défaut : Auto	Fonction de soudage préservant le débit de gaz de protection après l'extinction de l'arc. Cette fonctionnalité évite à la soudure chaude d'entrer en contact avec l'air après l'extinction de l'arc, protégeant ainsi la soudure et l'électrode. Elle est utilisable avec tous les métaux. L'acier inoxydable et le titane, en particulier, nécessitent des temps de post-gaz plus longs.

Paramètres de soudage 1-MIG

Les paramètres présentés ici peuvent être ajustés avec le procédé 1-MIG.

Paramètre	Valeur du paramètre	Description
Programme de soudage		Affiche le programme de soudage en cours d'utilisation. Vous ne pouvez pas modifier le programme de soudage dans cette fenêtre. Pour modifier un programme de soudage, se reporter à la section Application des programmes de soudage.
Procédé	MIG, 1-MIG, Pulsé, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position	La sélection de ce procédé de soudage MIG dépend du programme de soudage actif. Pour plus d'informations sur les procédés supplémentaires, consulter Conseils complémentaires relatifs aux fonctionnalités et caractéristiques.
Pré-gaz	0,0 ... 9,9 s, AUTO, pas de 0,1 0.0 = OFF Valeur par défaut : Auto	Fonction de soudage déclenchant le débit de gaz de protection avant l'amorçage de l'arc. Elle évite au métal d'entrer en contact avec l'air au début de la soudure. La durée de pré-gaz est prédéfinie par l'utilisateur. Cette fonctionnalité est adaptée à tous les métaux, en particulier l'acier inoxydable, l'aluminium et le titane.
Amorçage progressif	10 ... 100 %, Auto, pas de 1 Valeur par défaut : Auto	La fonction de démarrage par fluage définit la vitesse du dévidage avant l'amorçage de l'arc de soudage, autrement dit avant que le fil d'apport n'entre en contact avec la pièce ouvrée. Dès l'amorçage de l'arc, la vitesse de dévidage devient automatiquement la vitesse normale définie par l'utilisateur. La fonction de démarrage par fluage est toujours activée.
TSI	AUTO/OFF/ON Valeur par défaut : Auto	La fonctionnalité Touch Sense Ignition permet de réduire fortement les projections et de stabiliser l'arc immédiatement après l'amorçage.
Amorçage progressif	ON/OFF Valeur par défaut : OFF	La fonction d'amorçage progressif détermine le délai pendant lequel, après l'amorçage, le courant de soudage augmente progressivement jusqu'au niveau souhaité. Le niveau et la durée de l'amorçage progressif sont prédéfinis par l'utilisateur.
- Niveau début montée	10 ... 100 %, Auto, pas de 1 Valeur par défaut : 50
- Durée amorçage progressif	0,1 ... 5 s, Auto, pas de 0,1 Valeur par défaut : 0,1
Surintensité à l'amorçage	ON/OFF Valeur par défaut : OFF	La fonction de surintensité à l'amorçage permet d'utiliser un courant de soudage plus élevé et de modifier la vitesse de dévidage au début du soudage. Après la période de surintensité à l'amorçage, le courant passe au niveau de courant de soudage normal. Cette fonction facilite le démarrage du soudage, en particulier avec les matériaux en aluminium. Le niveau et la durée de la surintensité à l'amorçage sont réglables par l'utilisateur. Le réglage du temps de courbe surintensité définit le temps de transition entre la phase de démarrage à chaud et le niveau du courant soudage normal. Le réglage fin surintensité à amorçage (tension) est réglable avec les procédés 1-MIG, Pulse, DPulse, WiseThin+ et MAX Speed.
- Niveau surintensité à l'amorçage	-50 ... +200 %, Auto, pas de 1 Valeur par défaut : 140
- Réglage fin surintensité à l'amorçage	-10.0 ... +10,0, pas de 0,1 Valeur par défaut : 0
- Durée surintensité à l'amorçage	0,1 ... 9,9 s, Auto, pas de 0,1 Valeur par défaut : 1,2 s.
- Temps de courbe surintensité	0,0 ... 10,0 s, pas de 0,1 s Valeur par défaut : 1,0 s.
Fonctionnalité Wise	Aucun, WiseFusion, WisePenetration, WiseSteel	Lorsque la fonctionnalité Wise est sélectionnée, la liste des fonctionnalités Wise disponibles s'affiche. Pour plus d'informations, se reporter à la section Conseils complémentaires relatifs aux fonctionnalités et caractéristiques. (Non disponible avec WiseRoot+, WiseThin+, MAX Cool, MAX Speed et MAX Position.)
Vitesse du dévidoir	0.5 ... 25 m/min, pas de 0,05 ou 0,1 Valeur par défaut : 5,00 m/mn.	Réglage de la vitesse de dévidage. Si la vitesse de dévidage est inférieure à 5 m/mn, le palier est de 0,05. Si la vitesse de dévidage est égale ou supérieure à 5 m/mn, le palier est de 0,1.
Limite de vitesse dévidoir min.	Min/Max = 0,5 ... 25 m/min, pas de 0,1 Valeur par défaut : 0,5 m/mn.	Limites minimale et maximale de la vitesse de dévidage.
Limite de vitesse dévidoir max.	Min/Max = 0,5 ... 25 m/min, pas de 0,1 Valeur par défaut : 25 m/mn.	Limites minimale et maximale de la vitesse de dévidage.
Courant	10 ... puissance max. de l'appareil, par paliers de 1 Par défaut : 50 A	Réglage de l’intensité du courant de soudage Avec WisePenetration uniquement.
Réglage fin	Exemple : -10,0 ... +10,0 V *, pas de 0,1	Réglage fin de la tension de soudage. * La plage de réglage fin de la tension de soudage est définie par le programme de soudage actif.
Dynamique	-10.0 ... +10,0, pas de 0,2 Valeur par défaut : 0	Contrôle du comportement en court-circuit de l'arc. Plus la valeur est faible, plus l'arc est doux. Plus cette valeur est élevée, plus l'arc est dur.
Vitesse de déplacement du robot	20...2000 mm/min, étape 1 / Contrôlé par un robot Défaut = Contrôlé par un robot	L'utilisateur peut définir la vitesse de déplacement dans un canal mémoire à transmettre au robot. Il convient toutefois de noter que : - Le robot doit disposer d'une fonction permettant d'utiliser la valeur transmise par le canal de mémoire. - La vitesse de déplacement peut encore être réglée directement dans le programme du robot, auquel cas la valeur du programme du robot prévaut sur la valeur transmise par le canal de mémoire.
Remplissage des cratères	ON/OFF	En soudage avec une puissance élevée, un cratère se forme généralement à la fin de la soudure. La fonction de remplissage des cratères diminue la puissance de soudage et la vitesse de dévidage à la fin du soudage, ce qui permet de remplir le cratère en utilisant un niveau de puissance inférieur. Le réglage fin du remplissage des cratères (tension) est réglable avec les procédés 1-MIG, Pulse, DPulse, WiseThin+ et MAX Speed.
- Niveau de début du remplissage des cratères	10 ... 150 %, Auto, pas de 1 Valeur par défaut : 100
- Réglage fin du remplissage des cratères	-10.0 ... +10,0, pas de 0,1 Valeur par défaut : 0
- Durée de remplissage des cratères	0,1 ... 10,0 s, Auto, pas de 0,1 Valeur par défaut : 1,0 s.
- Niveau de fin du remplissage des cratères	10 ... 150 %, Auto, pas de 1 Valeur par défaut : 30
- Durée de fin du remplissage des cratères	0,1 ... 10,0 s, pas de 0,1 Valeur par défaut = 0,0 s
Post-courant	-30 ... +30	Le réglage de post-courant agit sur la longueur du fil à l'extrémité, par exemple pour l'empêcher de s'arrêter trop près du bain de fusion. Cette option laisse également une longueur de fil optimale pour le début du soudage suivant.
Phase finale dévidage	OFF/ON Valeur par défaut : OFF	La fonctionnalité Phase finale dévidoir empêche le fil d'apport de coller au tube contact lorsque le soudage est interrompu.
Post-gaz	0,0 ... 9,9 s, Auto, pas de 0,1 0.0 = OFF Valeur par défaut : Auto	Fonction de soudage préservant le débit de gaz de protection après l'extinction de l'arc. Cette fonctionnalité évite à la soudure chaude d'entrer en contact avec l'air après l'extinction de l'arc, protégeant ainsi la soudure et l'électrode. Elle est utilisable avec tous les métaux. L'acier inoxydable et le titane, en particulier, nécessitent des temps de post-gaz plus longs.

Paramètres de soudage Pulsé/DPulse

Les paramètres répertoriés ici peuvent être réglés en plus des paramètres de soudage MIG et 1-MIG lorsqu'un poste à souder X5 Pulse est utilisé. DPulse = Procédé pulsé double.

Paramètre	Valeur du paramètre	Description
Courant pulsé	10 ... +15 %, pas de 1	Réglage fin du courant pulsé par rapport au courant avec les procédés de soudage Pulsé et DPulse.
Ratio DPulse	10 ... 90 %, pas de 1	Réglage du pourcentage de la durée du double pulse, c'est-à-dire combien de temps le double pulse dure au premier niveau d'amorçage. Le deuxième niveau d'amorçage est déterminé par rapport au réglage du premier niveau.
Fréquence DPulse	0,4 ... 8,0 Hz, Auto, pas de 0,1	Ajuste la fréquence du double pulse. Durée écoulée entre le début du niveau 1 et la fin du niveau 2.
Niveau 1 DPulse : Vitesse du dévidoir	0.50 ... 25 m/min, pas de 0,05 ou 0,1	Vitesse de dévidage du premier niveau de double pulse (et valeurs minimale/maximale pour la vitesse de dévidage). Si la vitesse de dévidage est inférieure à 5 m/mn, le palier est de 0,05. Si la vitesse de dévidage est égale ou supérieure à 5 m/mn, le palier est de 0,1.
Niveau 1 DPulse : Réglage fin	-10 ... +10, pas de 1	Réglage fin de la tension de soudage.
Niveau 2 DPulse : Vitesse du dévidoir	0.50 ... 25 m/min, pas de 0,05 ou 0,1	Vitesse de dévidage du deuxième niveau de double pulse. La vitesse de dévidage du niveau DPulse 2 change automatiquement lorsque le réglage de la vitesse de dévidage du niveau DPulse 1 est ajusté. Si la vitesse de dévidage est inférieure à 5 m/mn, le palier est de 0,05. Si la vitesse de dévidage est égale ou supérieure à 5 m/mn, le palier est de 0,1.
Niveau 2 DPulse : Réglage fin	-10 ... +10, pas de 1	Réglage fin de la tension de soudage.

Paramètres MAX Speed

Les paramètres répertoriés ici sont spécifiques au procédé MAX Speed.

Paramètre	Valeur du paramètre	Description
Fréquence MAX Speed	100 ... 800 Hz, Auto, pas de 10	Réglage de la fréquence MAX Speed.

Paramètres MAX Position

Les paramètres répertoriés ici sont spécifiques au procédé MAX Position.

Paramètre	Valeur du paramètre	Description
Fréquence MAX Position	-0.5 ... +0,5 Hz, pas de 0,1 Valeur par défaut : 0	Réglage fin de la fréquence MAX Position.
Courant pulsé	-10 … 15 %, pas de 1 Valeur par défaut : 0	Réglage du courant pulsé MAX Position.
Épaisseur de tôle	3.0 ... 12,0 mm	Réglage de l'épaisseur de tôle MAX Position.

Pour plus d'informations sur les fonctions de soudage supplémentaires, consulter Conseils complémentaires relatifs aux fonctionnalités et caractéristiques.
