Étalonnage du câble de soudage

Il est possible de mesurer la résistance du câble de soudage à l'aide de la fonction d'étalonnage de câble intégrée, sans nécessiter de câble de mesure supplémentaire.

Pour un étalonnage réussi, utiliser un tube contact propre/neuf et s'assurer que la surface de la pièce ouvrée est propre.

1.

Retirer la buse de gaz de la torche de soudage.

2.

Retirer le fil d'apport restant de la torche de soudage en appuyant sur le bouton de l'avance-fil vers l'arrière (si nécessaire, couper le fil d'abord).

3.

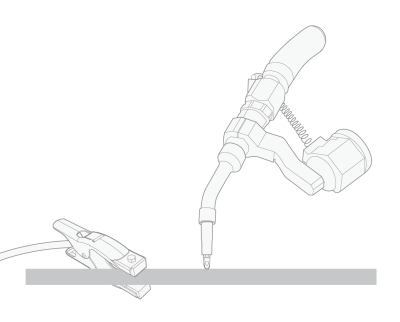

Placer la torche de soudage à angle droit (90°) à environ 1 mm de la pièce ouvrée.

4.

Déplacer la torche de soudage de manière à ce que le tube contact touche la pièce ouvrée.

Le contact entre le tube contact et la pièce ouvrée doit être suffisant. Cependant, le tube contact ne doit pas être pressé trop fort contre la pièce ouvrée.

5.

Dans AX Manager, accéder à Paramètres - Paramètres du poste, sélectionner Étalonnage câbles et suivre les instructions à l'écran.

6.

Vérifier les valeurs mesurées dans AX Manager et répéter l'étalonnage si nécessaire (si, par exemple, l'étalonnage a échoué en raison d'un mauvais contact entre le tube contact et la pièce ouvrée).

7.

Après l'étalonnage, soulever la torche de soudage par la pièce ouvrée, faire sortir le fil du tube contact et refixer la buse de gaz.
