Installation du refroidisseur (en option)

L'unité de refroidissement doit être installée par un technicien agréé.

Outils nécessaires :

Installation du refroidisseur

1.

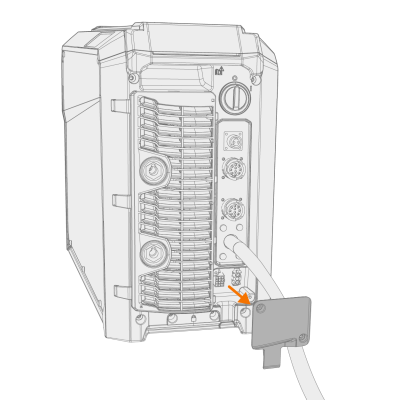

Retirer le petit couvercle des connecteurs à l'arrière du poste à souder.

2.

Acheminer les câbles de connexion du refroidisseur de manière à ce qu'ils restent accessibles lors des étapes suivantes.

3.

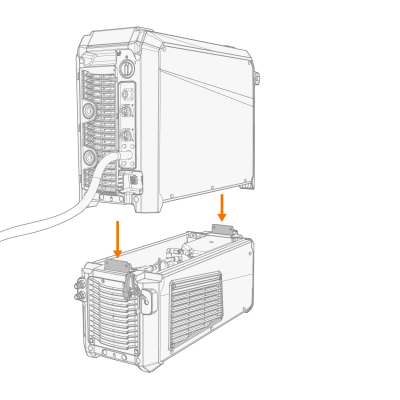

Placer le poste à souder sur le refroidisseur de manière à aligner les platines de fixation sur leurs emplacements puis à les y insérer.

S'assurer que les câbles de connexion du refroidisseur ne sont pas coincés et/ou endommagés entre les bords.

4.

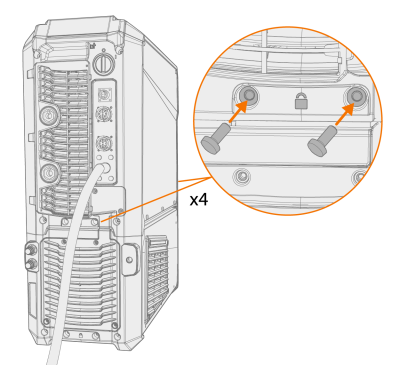

Fixer les deux appareils ensemble avec deux vis à l'avant (M5x12) et deux vis à l'arrière (M5x12).

5.

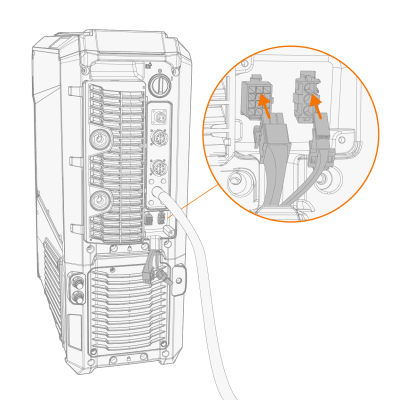

Raccorder les câbles du refroidisseur.

Ne pas forcer, mais veiller à insérer correctement les connecteurs.

6.

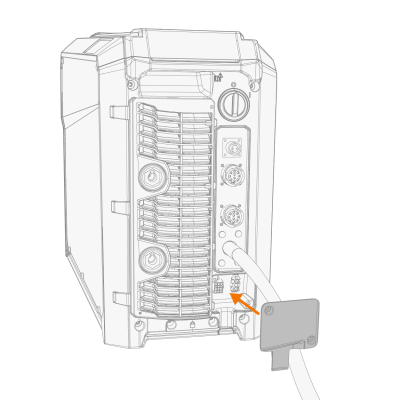

Remettre en place le petit couvercle des connecteurs.

7.

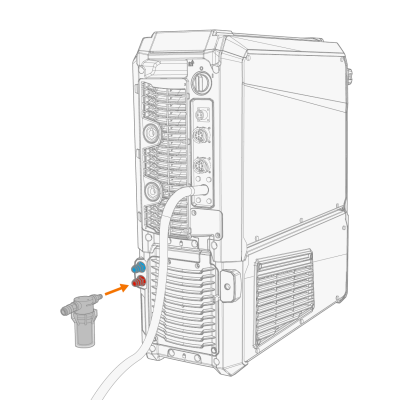

Installer le filtre de liquide de refroidissement livré avec le groupe de refroidissement sur le connecteur d'entrée de liquide de refroidissement.
