X5 Power Source 400 et 500
Cette section décrit la structure des modèles de postes à souder X5 Power Source 400 et X5 Power Source 500.
Face avant
|
2.
|
Poignée de transport (non destinée au levage mécanique) |
|
3.
|
Interface de verrouillage avant (par exemple, pour verrouillage sur le refroidisseur) |
Panneau d'affichage *
|
1.
|
Indicateur du dispositif de réduction de tension (VRD) |
|
Le VRD est utilisé uniquement en soudage manuel en mode MMA. |
|
2.
|
Indicateur de température élevée (surchauffe) |
>> Ce témoin est jaune lorsque l'appareil est en surchauffe.
|
Si le poste à souder est en surchauffe, un interrupteur thermique met l'appareil hors tension et empêche de l'utiliser tant qu'il n'est pas suffisamment refroidi. |
|
3.
|
Voyant d'alimentation secteur (ON/OFF) |
>> Ce témoin est vert lorsque l'appareil est allumé.
|
4.
|
Avertissement de température de liquide de refroidissement |
>> Ce témoin est jaune lorsque le liquide de refroidissement est trop chaud.
|
|
Si le liquide de refroidissement est trop chaud, un interrupteur thermique met l'appareil hors tension et empêche de l'utiliser tant que le liquide de refroidissement n'est pas suffisamment refroidi. |
|
5.
|
Avertissement de circulation du liquide de refroidissement |
>> Ce témoin est vert lorsque le liquide de refroidissement circule normalement.
>> Il devient rouge en cas de problème de circulation du liquide de refroidissement.
|
|
En cas d'obstruction de la circulation du liquide de refroidissement, un interrupteur thermique met l'appareil hors tension. Il est nécessaire de corriger l'erreur avant d'utiliser à nouveau le poste à souder. |

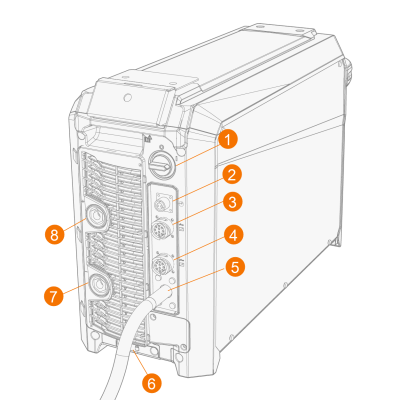

Face arrière
|
1.
|
Interrupteur de mise sous/hors tension |
|
2.
|
Connecteur du câble détecteur de tension (postes à souder Pulse+ uniquement) |
|
3.
|
Connecteur du câble de commande |
|
4.
|
Connecteur du câble de commande |
|
6.
|
Interface de verrouillage arrière |
>> Pour verrouillage sur le dessus de l'unité de refroidissement, par exemple.
|
7.
|
Connecteur du câble de masse (négatif, –) |
|
8.
|
Connecteur du câble du courant de soudage (positif, +). |
