Connecteur du câble de commande de torche de soudage push-pull

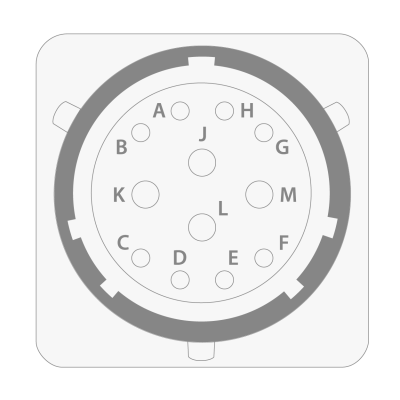

Cette section décrit l'ordre et la fonction des broches du connecteur du câble de commande de la torche de soudage push-pull utilisé avec les torches de soudage push-pull de tiers.
| Broche | Signal | Description |
|---|---|---|
| A | Entrée du canal A du codeur | Entrée pour le canal A du codeur. |
| B | Entrée du canal B du codeur | Entrée pour le canal B du codeur. |
| C | Capteur Hall / encodeur sortie 5 V | Sortie 5 V pour les capteurs à effet Hall et l'encodeur. |
| D | Entrée du capteur Hall 1 | Entrée pour le capteur Hall de l’enroulement moteur 1. |
| E | Entrée du capteur Hall 2 | Entrée pour le capteur Hall de l’enroulement moteur 2. |
| F | Entrée du capteur Hall 3 | Entrée pour le capteur Hall de l’enroulement moteur 3. |
| G | Sortie positive de synchronisation analogique | Sortie de tension analogique différentielle pour les unités de commande de torche de soudage push-pull de tiers. |
| H | Sortie négative de synchronisation analogique | Sortie de tension analogique différentielle pour les unités de commande de torche de soudage push-pull de tiers. |
| J | Enroulement du moteur 1 | Sortie pour le l’enroulement du moteur 1. |
| K | Enroulement du moteur 2 | Sortie pour le l’enroulement du moteur 2. |
| L | Enroulement du moteur 3 | Sortie pour le l’enroulement du moteur 3. |
| M | Capteur Hall / encodeur GND | Masse pour les capteurs à effet Hall push-pull / encodeur. |
