Connecteur périphérique du dévidoir

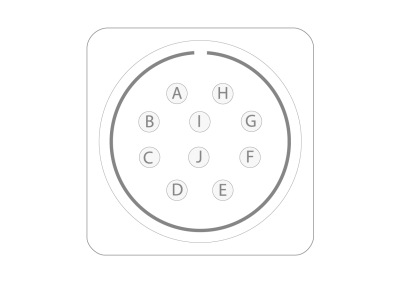

Cette section décrit l'ordre et la fonction des broches du connecteur périphérique utilisé pour connecter les produits auxiliaires du torches de soudage.

A. Moteur (+)

>>  pour une torche de soudage push-pull

A. Moteur (-)

>>  pour une torche de soudage push-pull

C. Alimentation (+24 V)

>>  pour un capteur de collision avec indicateurs d'état LED

D. Entrée avance-fil

>>  pour le bouton d'avance-fil d'une torche de soudage

E. Entrée capteur de collision

>>  pour un capteur de collision (seuls les montages de torche T1 et T2 sont équipés d'un capteur de collision)

F. Sortie capteur tactile (+50... +200 V)

>>  pour la détection de contact avec buse de gaz (veiller à ce que la torche prenne en charge la détection de contact avec la buse de gaz)

G. Tachymètre(+5 V)

>>  pour une torche de soudage push-pull

H. Masse alimentation

>>  pour le bouton d'avance-fil d'une torche de soudage

>>  pour un capteur de collision

I. Tachymètre GND

>>  pour une torche de soudage push-pull

J. Entrée tachymètre

>>  pour une torche de soudage push-pull.
