Faisceau de l'AX MIG Welder
Les faisceaux de l'AX MIG Welder sont disponibles en plusieurs longueurs et configurations, en fonction des caractéristiques de l'équipement.
Pour l'installation des câbles, se reporter à Connexion des câbles à la source d'alimentation et au RCM et Raccordement des câbles au dévidoir (R500).

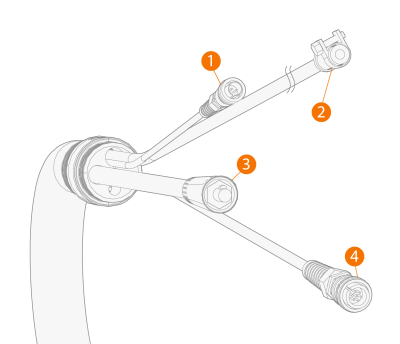

Côté poste à souder du faisceau
|
1.
|
Câble détecteur de tension (obligatoire pour les procédés WiseThin+ et WiseRoot+) |
|
2.
|
Tuyau du gaz de protection |
|
3.
|
Câble du courant de soudage |
|
4.
|
Câble de commande du dévidoir. |

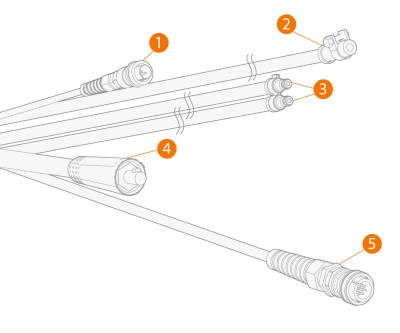

Côté poste à souder du faisceau - refroidissement par eau
|
1.
|
Câble détecteur de tension (obligatoire pour les procédés WiseThin+ et WiseRoot+) |
|
2.
|
Tuyau du gaz de protection |
|
3.
|
Tuyaux de liquide de refroidissement (entrée/sortie) |
|
4.
|
Câble du courant de soudage |
|
5.
|
Câble de commande du dévidoir. |

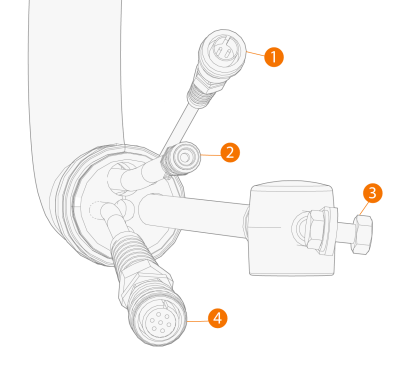

Côté dévidoir du faisceau
|
1.
|
Câble détecteur de tension (obligatoire pour les procédés WiseThin+ et WiseRoot+) |
|
2.
|
Tuyau du gaz de protection |
|
3.
|
Câble du courant de soudage |
|
4.
|
Câble de commande du dévidoir. |

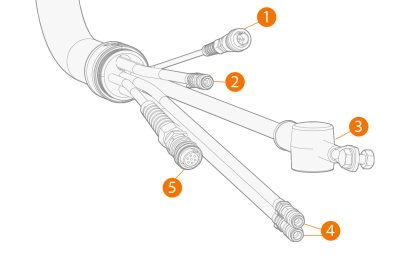

Côté dévidoir du faisceau - refroidissement par eau
|
1.
|
Câble détecteur de tension (obligatoire pour les procédés WiseThin+ et WiseRoot+) |
|
2.
|
Tuyau du gaz de protection |
|
3.
|
Câble du courant de soudage |
|
4.
|
Tuyaux de refroidissement (entrée/sortie) |
|
5.
|
Câble de commande du dévidoir. |
