Weld Assist (asistente de soldadura)

Weld Assist está disponible para procesos de soldadura pulsada y 1-MIG.

Weld Assist es una utilidad similar a un asistente, para seleccionar fácilmente los parámetros de soldadura. La utilidad guía al usuario paso a paso a través de la selección de los parámetros necesarios.

La información sobre el programa de soldadura seleccionado actualmente, incluido el alambre de relleno y el gas de protección, se muestra y se utiliza como base en Weld Assist. Si es necesario, se puede cambiar el programa de soldadura antes de continuar seleccionando el programa de soldadura predeterminado y seleccionando uno nuevo de la lista.

1.

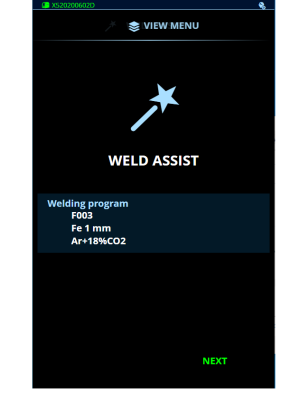

Vaya a la vista Weld Assist y seleccione 'Siguiente'.

2.

Seleccionar:

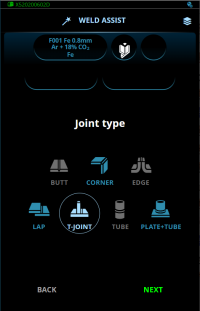

>>  Tipo de junta de soldadura: Junta en T / junta en traslape / junta de esquina / junta de placa+tubo

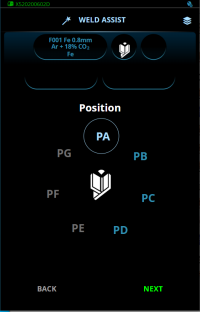

>>  La posición de soldadura: PA / PB / PC / PD

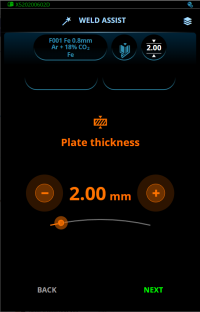

>>  El espesor de la placa (1...12 mm).

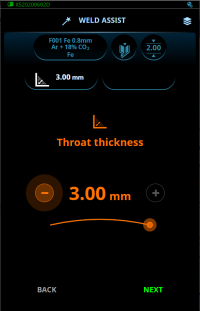

>>  El espesor de la garganta (1...6 mm). Nota: El espesor de la garganta no se puede seleccionar con junta de esquina. Con la junta en traslape, el espesor de garganta no se puede seleccionar cuando el espesor de la placa es de 1...3 mm.

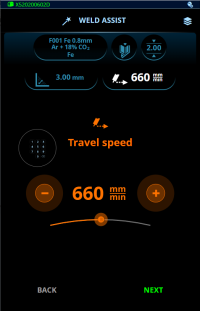

>>  La velocidad de desplazamiento (300...1500 mm/min)

3.

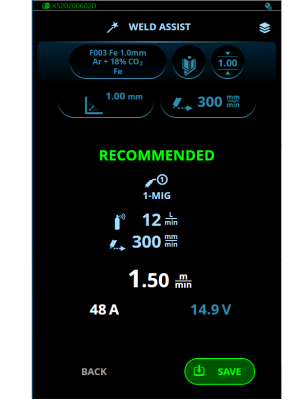

Weld Assist le da una recomendación para estos parámetros de soldadura:

>>  Proceso de soldadura

>>  Flujo de gas (medido en el extremo de la pistola)

>>  Velocidad de alimentación del alambre

>>  Valores orientativos de corriente y voltaje de soldadura.

4.

Guarde la recomendación de Weld Assist para los ajustes de soldadura seleccionando "Guardar".

5.

Seleccione la ranura del canal de memoria para guardar.

6.

Para usar el canal de memoria, seleccione 'Usar' en Weld Assist, o más tarde en la vista Canales de memoria.

Los parámetros de soldadura creados con Weld Assist se pueden seguir ajustando normalmente.
