Configuración de bus de campo

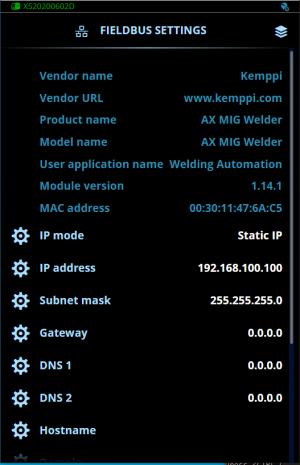

Se puede acceder a la configuración del bus de campo a través del menú de vista en AX Manager. Las siguientes tablas enumeran los parámetros de configuración para cada bus de campo admitido. La vista de configuración de bus de campo varía según el módulo de bus de campo utilizado.

Cambiar la configuración del bus de campo

Seleccione el parámetro de configuración para el ajuste.

Seleccione el valor de configuración.

>> Según el parámetro de configuración que se vaya a ajustar, conviene consultar también las tablas de configuración de bus de campo de mostradas a continuación para obtener más detalles.

Confirme el nuevo valor/selección y cierre la vista de ajuste seleccionando 'Guardar'.

Configuración de bus de campo

Modbus TCP

Esta tabla enumera la configuración del bus de campo Modbus TCP.

Parámetro	Valor	Descripción
Información de identificación
Nombre del proveedor	Kemppi	Identificador de proveedor asignado a Kemppi.
Código de producto		Código de pedido del módulo de bus de campo.
URL del proveedor	www.kemppi.com	Dirección URL del proveedor.
Nombre del producto	AX MIG Welder	Nombre del sistema de soldadura.
Nombre del modelo	AX MIG Welder	Nombre del sistema de soldadura.
Nombre de aplicación de usuario	Automatización de la soldadura	Descripción de la aplicación.
Versión de módulo	Ejemplo: 1.23.4	Versión del software del módulo de bus de campo.
Dirección MAC	Ejemplo: AA:BB:CC:DD:EE:FF	El identificador de dirección único del puerto Ethernet del módulo de bus de campo.
Parámetros de configuración
Modo IP	IP estática Cliente	IP estática: Los valores de los parámetros de la dirección IP se deben ingresar manualmente. Cliente: Los valores de los parámetros de la dirección IP provienen del servidor DHCP.
Dirección IP		Dirección IPv4 específica del cliente para el módulo de bus de campo.
Máscara de subred		Máscara de subred para el módulo de bus de campo.
Puerta		Dirección IPv4 de la puerta de enlace (si se usa). Este campo puede estar vacío.
DNS 1		Dirección IPv4 del servidor DNS principal. Este campo puede estar vacío.
DNS 2		Dirección IPv4 del servidor DNS secundario. Este campo puede estar vacío.
Nombre de host		Nombre de host limitado a 64 caracteres. Este campo puede estar vacío.
Dominio		Nombre de dominio limitado a 48 caracteres. Este campo puede estar vacío.
Modo de comunicación 1	Automático Semidúplex de 10 MBit Dúplex completo de 10 MBit Semidúplex de 100 MBit Dúplex completo de 100 MBit	Velocidad de Ethernet / dúplex para el puerto 1. En el modo Automático, el módulo de bus de campo elige el modo correcto automáticamente.
Modo de comunicación 2	Automático Semidúplex de 10 MBit Dúplex completo de 10 MBit Semidúplex de 100 MBit Dúplex completo de 100 MBit	Velocidad de Ethernet / dúplex para el puerto 2. En el modo Automático, el módulo de bus de campo elige el modo correcto automáticamente.
Tiempo de espera de conexión	1 ... 65535 s 0 = Desactivado	Tiempo en segundos que una conexión Modbus puede estar abierta sin función (lectura o escritura) antes de que el módulo cierre la conexión.
Tiempo de espera agotado para proceso activo	1 ... 65535 ms 0 = Desactivado	Tiempo en milisegundos que el módulo de bus de campo permanece en estado activo después de recibir el último mensaje Modbus. Si se pierde la conexión Modbus durante la soldadura, el equipo deja de soldar cuando el estado del módulo cambia de activo a inactivo.

EtherNet/IP

Esta tabla enumera los ajustes de bus de campo Ethernet/IP.

Parámetro	Valor	Descripción
Información de identificación
ID de proveedor ODVA	0x057B	Identificador de proveedor asignado a Kemppi por ODVA.
Tipo de dispositivo ODVA	0x0064	Indicación del tipo general del sistema de soldadura.
Código de producto	3	Código a partir del cual el robot identifica el sistema de soldadura.
Número de serie	Ejemplo: 750012345	Número de serie de la fuente de potencia de soldadura.
Nombre del producto	AX MIG Welder	Nombre del sistema de soldadura.
Versión de módulo	Ejemplo: 1.23.4	Versión del software del módulo de bus de campo.
Dirección MAC	Ejemplo: AA:BB:CC:DD:EE:FF	Identificador de dirección único del puerto Ethernet del módulo de bus de campo.
Parámetros de configuración
Configuración de dirección IP	Cliente / IP estática	Cliente: Los valores de los parámetros de la dirección IP provienen del servidor DHCP. IP estática: Los valores de los parámetros de la dirección IP se deben ingresar manualmente.
Dirección IP		Dirección IPv4 específica del cliente para el módulo de bus de campo.
Máscara de subred		Máscara de subred para el módulo de bus de campo.
Puerta		Dirección IPv4 de la puerta de enlace (si se usa). Este campo puede estar vacío.
DNS 1		Dirección IPv4 del servidor DNS principal. Este campo puede estar vacío.
DNS 2		Dirección IPv4 del servidor DNS secundario. Este campo puede estar vacío.
Nombre de host		Nombre de host limitado a 64 caracteres. Este campo puede estar vacío.
Dominio		Nombre de dominio limitado a 48 caracteres. Este campo puede estar vacío.
Modo de comunicación 1	Automático Semidúplex de 10 MBit Dúplex completo de 10 MBit Semidúplex de 100 MBit Dúplex completo de 100 MBit	Velocidad de Ethernet / dúplex para el puerto 1. En el modo Automático, el módulo de bus de campo elige el modo correcto automáticamente.
Modo de comunicación 2	Automático Semidúplex de 10 MBit Dúplex completo de 10 MBit Semidúplex de 100 MBit Dúplex completo de 100 MBit	Velocidad de Ethernet / dúplex para el puerto 2. En el modo Automático el módulo de bus de campo elige el modo correcto automáticamente.

Profibus

Esta tabla enumera la configuración del bus de campo Profibus.

Parámetro	Valor	Descripción
Información de identificación
Fabricante	0x0368	Identificador de proveedor asignado a Kemppi por PNO (PROFIBUS Nutzerorganisation).
Número de Identificación PNO	0x11BF	Número de identificación específico del fabricante.
ID de pedido		Código de pedido del módulo de bus de campo.
Número de serie	Ejemplo: PSNK0012345	Número de serie de la fuente de potencia de soldadura.
Versión de hardware	Ejemplo: 1	Versión del hardware del módulo de bus de campo.
Versión de módulo	Ejemplo: 1.23.4	Versión del software del módulo de bus de campo.
Parámetros de configuración
Dirección de nodo	0...125 126 = Modo SSA	La dirección de nodo del módulo de bus de campo. En el modo SSA, la dirección del nodo se define automáticamente.

DeviceNet

Esta tabla enumera la configuración del bus de campo DeviceNet.

Parámetro	Valor	Descripción
Información de identificación
ID de proveedor ODVA	1403	Identificador de proveedor asignado a Kemppi por ODVA.
Tipo de dispositivo ODVA	100	Identificador del tipo del sistema de soldadura.
Código de producto	3	Código a partir del cual el robot identifica el sistema de soldadura.
Número de serie	Ejemplo: 750012345	Número de serie de la fuente de potencia de soldadura.
Versión de módulo	Ejemplo: 1.23.4	Versión del software del módulo de bus de campo.
Nombre del producto	AX MIG Welder	Nombre del sistema de soldadura.
Parámetros de configuración
Dirección de nodo	0...63	La dirección de nodo del módulo de bus de campo.
Velocidad en baudios	125 kbps 250 kbps 500 kbps Auto	La velocidad a la que se transfiere la información en un canal de comunicación.

EtherCAT

Esta tabla enumera la configuración del bus de campo EtherCAT.

Parámetro	Valor	Descripción
Información de identificación
ID de proveedor ETG	0x00FE0001	Identificador de proveedor asignado a Kemppi por ETG (EtherCAT Technology Group).
Tipo de dispositivo	0x00000000	Identificador del tipo del sistema de soldadura.
Código de producto	0x000003<modo de interfaz de bus de campo en hexadecimal>	Código a partir del cual el robot identifica el sistema de soldadura. Por ejemplo, con el modo de interfaz de bus de campo 20, el código de producto es 0x00000314.
Número de serie	Ejemplo: 750012345	Número de serie de la fuente de potencia de soldadura.
Nombre de dispositivo	AX MIG Welder	Nombre del sistema de soldadura.
Versión de hardware	Ejemplo: 1	Versión de hardware del sistema de soldadura.
Versión de módulo	Ejemplo: 1.23.4	Versión del software del módulo de bus de campo.
Parámetros de configuración
ID del dispositivo	1...65535	Dirección de nodo del módulo de bus de campo.

Profinet

Esta tabla enumera la configuración del bus de campo Profinet.

Parámetro	Valor	Descripción
Información de identificación
ID del dispositivo	0x0003	Código a partir del cual el robot identifica el sistema de soldadura.
ID de proveedor PNO	0x0368	Identificador de proveedor asignado a Kemppi.
Tipo de estación	AX MIG Welder	Nombre del sistema de soldadura.
ID de pedido		Código de pedido del módulo de bus de campo.
Número de serie	Ejemplo: PSNK0012345	Número de serie de la fuente de potencia de soldadura.
Versión de hardware	Ejemplo: 1	Versión de hardware del sistema de soldadura.
Versión de módulo	Ejemplo: 1.23.4	Versión del software del módulo de bus de campo.
Dirección MAC del puerto 1/puerto 2	Ejemplo: AA:BB:CC:DD:EE:FF	El identificador de dirección único de los puertos 1 y 2 Ethernet del módulo de bus de campo.
