Conector del cable de control de la antorcha de soldadura push-pull

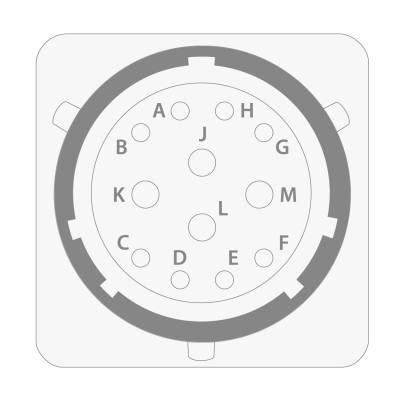

Esta sección describe el orden y la finalidad de los pines del conector del cable de control de la antorcha de soldadura push-pull que se utiliza con antorchas de soldadura push-pull de terceros.

Pin	Señal	Descripción
A	Entrada del canal A del codificador	Entrada para el canal A del codificador.
B	Entrada del canal B del codificador	Entrada para el canal B del codificador.
C	Sensor Hall / codificador salida de 5 V	Salida de 5 V para sensores Hall y encoder.
D	Entrada del sensor Hall 1	Entrada para el sensor Hall del devanado de motor 1.
E	Entrada del sensor Hall 2	Entrada para el sensor Hall del devanado de motor 2.
F	Entrada del sensor Hall 3	Entrada para el sensor Hall del devanado de motor 3.
G	Salida de sincronización analógica positiva	Salida de tensión analógica diferencial para unidades de control de antorchas de soldadura push-pull de terceros.
H	Salida negativa de sincronización analógica	Salida de tensión analógica diferencial para unidades de control de antorchas de soldadura push-pull de terceros.
J	Devanado de motor 1	Salida para el devanado de motor 1.
K	Devanado de motor 2	Salida para el devanado de motor 2.
L	Devanado de motor 3	Salida para el devanado de motor 3.
M	Sensor Hall / codificador GND	Masa para sensores Hall push-pull / encoder.
