Conector periférico del alimentador de alambre

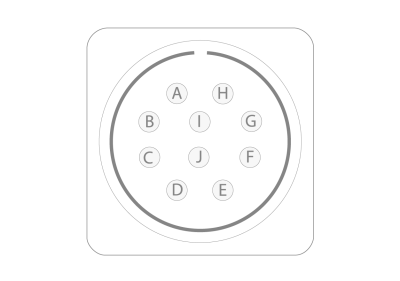

Esta sección describe el orden y el propósito de las clavijas en el conector periférico utilizado para conectar los productos auxiliares de la pistola de soldar.

A. Motor (+)

>>  para una pistola push-pull

B. Motor (-)

>>  para una pistola push-pull

C. Alimentación (+24 V)

>>  para un sensor de colisión con indicadores de estado LED

D. Entrada interruptor de avance de alambre

>>  para el botón de avance de alambre de una pistola de soldar

E. Entrada sensor de colisión

>>  para un sensor de colisión (solo los soportes de pistola T1 y T2 cuentan con un sensor de colisión)

F. Salida sensor táctil (+50... +200 V)

>>  para sensor de contacto con boquilla de gas (asegúrese de que su pistola admita sensor de contacto con boquilla de gas)

G. Tacómetro (+5 V)

>>  para una pistola push-pull

H. Conexión a tierra del suministro

>>  para el botón de avance de alambre de una pistola de soldar

>>  entrada sensor de colisión

I. Tacómetro GND

>>  para una pistola push-pull

J. Entrada de tacómetro

>>  para una pistola push-pull.
