Netzwerkeinstellungen

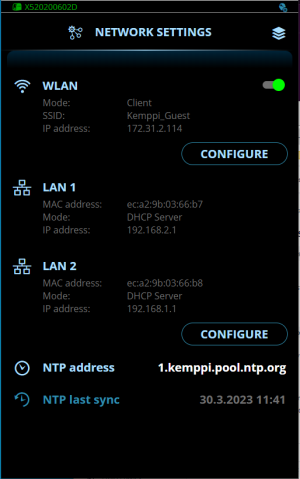

Die Geräteeinstellungen werden über das Ansichtsmenü Einstellungen in AX Manager aufgerufen.
Einstellungen ändern
| 1. | Um auf die IP-Einstellungen des Netzwerks zuzugreifen, die Option „Konfigurieren“ wählen. |
| 2. | Den Einstellungsparameter für die Anpassung auswählen. |
| 3. | Den Einstellungswert auswählen. |
>> Je nach den anzupassenden Einstellungsparametern bietet die nachstehende Tabelle der Netzwerkeinstellungen weitere Details.
| 4. | Den neuen Wert/Auswahl bestätigen und die Einstellungsansicht mit dem Befehl OK schließen. |
WLAN-IP-Konfiguration (nur RCM+) – Client-Modus
| Parameter | Wert | Beschreibung |
|---|---|---|
| WLAN | EIN/AUS | |
| MAC-Adresse | Die eindeutige Adresse des RCM | |
| WLAN-Modus | Client |
Client-Modus: Das RCM verbindet sich mit dem bestehenden WLAN-Netzwerk. |
| SSID | Die SSID (Service Set Identifier) des lokalen drahtlosen Netzwerks eingeben, also Der Name des WLAN-Netzwerks. | |
| IP-Adresse | z.B. 172.31.2.121 | RCM WLAN IP-Adresse |
| Subnetz-Maske | z.B. 255.255.252.0 | RCM-Subnetz-Maske |
| Gateway | z.B. 172.31.0.1 | IP-Adresse des WLAN-Routers |
| Primärer DNS | z.B. 8.8.8.8 | IPv4-Adresse des primären DNS-Servers |
| Sekundärer DNS | z.B. 8.8.8.4 | IPv4-Adresse des sekundären DNS-Servers |
| Sicherheitsprotokoll | AUS/WEP/WPA2 |
Sicherheitsprotokoll für drahtlose Netzwerke |
| Passwort | WLAN-Passwort |
WLAN IP-Konfiguration (nur RCM+) – Access Point-Modus
| Parameter | Wert | Beschreibung |
|---|---|---|
| WLAN | EIN/AUS | |
| MAC-Adresse | Die eindeutige Adresse des RCM | |
| WLAN-Modus | Zugangspunkt |
Das RCM fungiert als Zugangspunkt, mit dem sich andere Geräte (PCs, Mobilgeräte) verbinden können. |
| SSID | z.B. AX123456 | Die SSID (Service Set Identifier), also der Name des von RCM angebotenen WLAN-Netzwerks. |
| IP-Adresse | Standardeinstellung = 192.168.3.1 | RCM WLAN IP-Adresse |
| Sicherheitsprotokoll | WPA2 |
Sicherheitsprotokoll für das WLAN |
| Passwort | WLAN-Passwort |
IP-Konfiguration LAN 1 / LAN 2
| Parameter | Wert | Beschreibung |
|---|---|---|
| LAN1 | DHCP-Server | Wird als Serviceport verwendet, um den Zugriff auf AX Manager bereitzustellen. Nicht vom Benutzer konfigurierbar. DHCP-Server Der DHCP-Server weist dem RCM eine IP-Adresse zu. |
| LAN 2 | Statische IP / Client / DHCP-Server Standard = DHCP-Client |
Statische IP: Dem RCM wird eine feste IP-Adresse zugewiesen. Client: RCM fordert eine IP-Adresse vom DHCP-Server an. DHCP-Server RCM vergibt IP-Adressen an externe Geräte, die an dieselbe Netzwerkschnittstelle angeschlossen sind und im DHCP-Client-Modus arbeiten. Beachten Sie, dass im DHCP-Servermodus keine WeldEye-Cloud-Verbindung hergestellt werden kann. AUS: Die LAN 2-Netzwerkschnittstelle ist deaktiviert. |
| MAC-Adresse | Die eindeutige Adresse des RCM | |
| IP-Adresse | Standard-IP-Adressen: LAN 1 = 192.168.2.1 LAN 2 = Keine Standard-IP-Adresse |
IP-Adresse für RCM |
| Subnetz-Maske | Standardeinstellung = 255.255.255.0 | RCM-Subnetz-Maske |
| Gateway | z.B. 10.0.0.125 / Leer | IPv4-Adresse des Gateways (falls verwendet). |
| Primärer DNS | z.B. 10.0.0.125 / Leer | IPv4-Adresse des primären DNS-Servers |
| Sekundärer DNS | z.B. 10.0.0.125 / Leer | IPv4-Adresse des sekundären DNS-Servers |
Konfiguration des NTP (Netzwerkzeitprotokoll)
| Parameter | Wert | Beschreibung |
|---|---|---|
| NTP-Adresse | Standard = 1.kemppi.pool.ntp.org | Dies ist die Adresse des NTP-Servers. Das NTP wird verwendet, um die für WeldEye verwendete Zeit zu synchronisieren. |
| Letzte Synchronisierung des NTP | Datum und Uhrzeit der letzten erfolgreichen Zeitsynchronisierung. |
