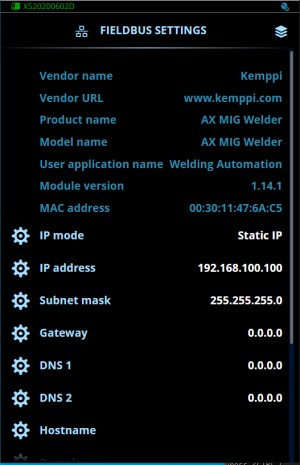

Feldbus-Einstellungen

Die Geräteeinstellungen können über das Ansichtsmenü Einstellungen in AX-Manager aufgerufen werden. Die folgenden Tabellen führen die Einstellungsparameter für alle unterstützten Feldbusse auf. Die Ansicht der Feldbuseinstellungen variiert je nach verwendetem Feldbusmodul.

Feldbuseinstellungen ändern

1. Den Einstellungsparameter für die Anpassung auswählen.
2. Den Einstellungswert auswählen.

>>  Ja nach den anzupassenden Einstellungsparametern bietet die nachstehenden Einstelltabelle weitere Einzelheiten.

3. Den neuen Wert/Auswahl bestätigen und die Einstellungsansicht mit dem Befehl Speichern schließen.

Feldbus-Einstellungen

GeschlossenModbus TCP

Diese Tabelle führt die Einstellungen für den Feldbus Modbus TCP auf.

Parameter Wert Beschreibung
Identifizierungsdaten
Anbietername Kemppi Kemppi zugewiesene Anbieterkennung.
Produktcode   Bestellcode des Feldbusmoduls
Internetadresse des Anbieters www.kemppi.com Internetadresse des Anbieters
Produktname AX MIG Welder Name des Schweißsystems
Modellname AX MIG Welder Name des Schweißsystems
Name der Benutzeranwendung Schweißautomatisierung Anwendungsbeschreibung.
Modulversion Beispiel: 1.23.4 Softwareversion des Feldbusmoduls
MAC-Adresse Beispiel: AA:BB:CC:DD:EE:FF Die eindeutige Adresskennung des Ethernet-Ports des Feldbusmoduls.
Konfigurationsparameter
IP-Modus Statische IP
Client		 Statische IP: Die Parameterwerte der IP-Adresse müssen manuell eingegeben werden.
Client: Die Parameterwerte der IP-Adresse stammen vom DHCP-Server.
IP-Adresse   Kundenspezifische IPv4-Adresse für das Feldbusmodul.
Subnetz-Maske   Subnetzmaske für das Feldbusmodul.
Gateway   IPv4-Adresse des Gateways (falls verwendet). Dieses Feld kann leer sein.
DNS 1   IPv4-Adresse des primären DNS-Servers Dieses Feld kann leer sein.
DNS 2   IPv4-Adresse des sekundären DNS-Servers Dieses Feld kann leer sein.
Hostname   Hostname ist auf 64 Zeichen begrenzt. Dieses Feld kann leer sein.
Domain   Domainname ist auf 48 Zeichen begrenzt. Dieses Feld kann leer sein.
Modus Comm 1 Automatisch
10 MBit Halbduplex
10 MBit Vollduplex
100 MBit Halbduplex
100 MBit Vollduplex		 Ethernet-Geschwindigkeit/Duplex für Port 1.
Im Automatikmodus wählt das Feldbusmodul automatisch den richtigen Modus.
Modus Comm 2 Automatisch
10 MBit Halbduplex
10 MBit Vollduplex
100 MBit Halbduplex
100 MBit Vollduplex		 Ethernet-Geschwindigkeit/Duplex für Port 2.
Im Automatikmodus wählt das Feldbusmodul automatisch den richtigen Modus.
Timeout der Verbindungszeit 1 ... 65535 s
0 = Deaktiviert		 Zeit in Sekunden, die eine Modbus-Verbindung ohne Funktion (Lesen oder Schreiben) geöffnet sein kann, bevor das Modul die Verbindung schließt.
Aktives Timeout des Prozesses 1 ... 65535 ms
0 = Deaktiviert		 Zeit in Millisekunden, die das Feldbusmodul im aktiven Zustand verbleibt, nachdem die letzte Modbus-Nachricht empfangen wurde. Wenn die Modbus-Verbindung während des Schweißens unterbrochen wird, stoppt das Gerät den Schweißvorgang, sobald der Status des Moduls von Aktiv zu Inaktiv wechselt.

GeschlossenEtherNet/IP

Diese Tabelle führt die Ethernet/IP-Feldbuseinstellungen auf.

Parameter Wert Beschreibung
Identifizierungsdaten
ODVA-Anbieter-ID 0x057B Kemppi von ODVA zugewiesene Anbieterkennung.
ODVA-Gerätetyp 0x0064 Angabe des allgemeinen Typs des Schweißsystems
Produktcode 3 Code, mit dem der Roboter das Schweißsystem identifiziert.
Seriennummer Beispiel: 750012345 Seriennummer der Schweißstromquelle
Produktname AX MIG Welder Name des Schweißsystems
Modulversion Beispiel: 1.23.4 Softwareversion des Feldbusmoduls
MAC-Adresse Beispiel: AA:BB:CC:DD:EE:FF Die eindeutige Adresskennung des Ethernet-Ports des Feldbusmoduls.
Konfigurationsparameter
IP-Adresskonfiguration Client / Statische IP Client: Die Parameterwerte der IP-Adresse stammen vom DHCP-Server.
Statische IP: Die Parameterwerte der IP-Adresse müssen manuell eingegeben werden.
IP-Adresse   Kundenspezifische IPv4-Adresse für das Feldbusmodul.
Subnetz-Maske   Subnetzmaske für das Feldbusmodul.
Gateway   IPv4-Adresse des Gateways (falls verwendet). Dieses Feld kann leer sein.
DNS 1   IPv4-Adresse des primären DNS-Servers Dieses Feld kann leer sein.
DNS 2   IPv4-Adresse des sekundären DNS-Servers Dieses Feld kann leer sein.
Hostname   Hostname ist auf 64 Zeichen begrenzt. Dieses Feld kann leer sein.
Domain   Domainname ist auf 48 Zeichen begrenzt. Dieses Feld kann leer sein.
Modus Comm 1 Automatisch
10 MBit Halbduplex
10 MBit Vollduplex
100 MBit Halbduplex
100 MBit Vollduplex		 Ethernet-Geschwindigkeit/Duplex für Port 1.
Im Automatikmodus wählt das Feldbusmodul automatisch den richtigen Modus.
Modus Comm 2 Automatisch
10 MBit Halbduplex
10 MBit Vollduplex
100 MBit Halbduplex
100 MBit Vollduplex		 Ethernet-Geschwindigkeit/Duplex für Port 2.
Im Automatikmodus wählt das Feldbusmodul automatisch den richtigen Modus.

GeschlossenProfibus

Diese Tabelle führt die Einstellungen für den Feldbus Profibus auf.

Parameter Wert Beschreibung
Identifizierungsdaten
Hersteller 0x0368 Von PNO (PROFIBUS-Nutzerorganisation) Kemppi zugewiesene Anbieterkennung
PNO-ID 0x11BF Herstellerspezifische Identifikationsnummer.
Auftrags-ID   Bestellcode des Feldbusmoduls
Seriennummer Beispiel: PSNK0012345 Seriennummer der Schweißstromquelle
Hardware-Version Beispiel: 1 Hardwareversion des Feldbusmoduls
Modulversion Beispiel: 1.23.4 Softwareversion des Feldbusmoduls
Konfigurationsparameter
Knotenadresse 0 bis 125
126 = SSA-Modus		 Die Knotenadresse des Feldbusmoduls
Im SSA-Modus wird die Knotenadresse automatisch festgelegt.

GeschlossenDeviceNet

Diese Tabelle führt die Einstellungen für den Feldbus DeviceNet auf.

Parameter Wert Beschreibung
Identifizierungsdaten
ODVA-Anbieter-ID 1403 Kemppi von ODVA zugewiesene Anbieterkennung.
ODVA-Gerätetyp 100 Angabe des allgemeinen Typs des Schweißsystems
Produktcode 3 Code, mit dem der Roboter das Schweißsystem identifiziert.
Seriennummer Beispiel: 750012345 Seriennummer der Schweißstromquelle
Modulversion Beispiel: 1.23.4 Softwareversion des Feldbusmoduls
Produktname AX MIG Welder Name des Schweißsystems
Konfigurationsparameter
Knotenadresse 0...63 Die Knotenadresse des Feldbusmoduls
Baudrate 125 kbps
250 kbps
500 kbps
Automatisch		 Die Rate, mit der Informationen über einem Kommunikationskanal übertragen werden.

GeschlossenEtherCAT

Diese Tabelle führt die Einstellungen für den Feldbus EtherCAT auf.

Parameter Wert Beschreibung
Identifizierungsdaten
ETG-Anbieter-ID 0x00FE0001 Von ETG (EtherCAT Technology Group) Kemppi zugewiesene Anbieterkennung
Gerätetyp 0x00000000 Angabe des allgemeinen Typs des Schweißsystems
Produktcode 0x000003<Schnittstellenmodus Feldbus im Hexadezimalformat> Code, mit dem der Roboter das Schweißsystem identifiziert.
Beim Schnittstellenmodus Feldbus 20 lautet der Produktcode beispielsweise 0x00000314.
Seriennummer Beispiel: 750012345 Seriennummer der Schweißstromquelle
Gerätename AX MIG Welder Name des Schweißsystems
Hardware-Version Beispiel: 1 Hardware-Version des Schweißsystems.
Modulversion Beispiel: 1.23.4 Softwareversion des Feldbusmoduls
Konfigurationsparameter
Geräte-ID 1...65535 Knotenadresse des Feldbusmoduls

GeschlossenProfinet

Diese Tabelle führt die Einstellungen für den Feldbus Profinet auf.

Parameter Wert Beschreibung
Identifizierungsdaten
Geräte-ID 0x0003 Code, mit dem der Roboter das Schweißsystem identifiziert.
PNO-Anbieter-ID 0x0368 Kemppi zugewiesene Anbieterkennung.
Stationstyp AX MIG Welder Name des Schweißsystems
Auftrags-ID   Bestellcode des Feldbusmoduls
Seriennummer Beispiel: PSNK0012345 Seriennummer der Schweißstromquelle
Hardware-Version Beispiel: 1 Hardware-Version des Schweißsystems.
Modulversion Beispiel: 1.23.4 Softwareversion des Feldbusmoduls
MAC-Adresse Port 1 / Port 2 Beispiel: AA:BB:CC:DD:EE:FF Die eindeutige Adresskennung der Ethernet-Ports 1 und 2 des Feldbusmoduls.
