Installieren der Drahtvorschubrohre (R500 WF EUR/EUR+)

Dieser Abschnitt beschreibt das Installieren der Drahvorschubrohre. Für die Teilebeschreibungen der Drahtvorschubgeräte, siehe Drahtvorschubmechanismus.

Die Drahtführungsrohre gemäß den Tabellen hier auswählen. Drahtvorschub-Verschleißteile.

Benötigte Werkzeuge:

1.

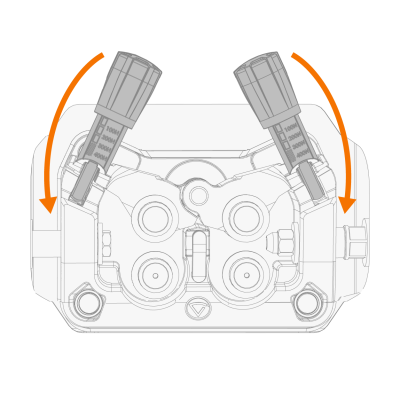

Lösen Sie die Druckhebel des Drahtvorschubmechanismus.

2.

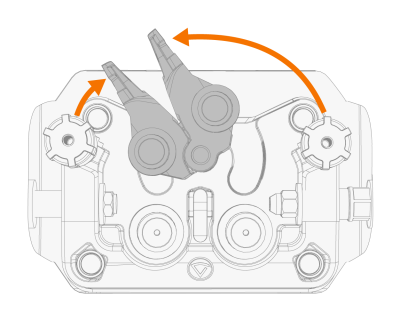

Die Verriegelungsarme der Andruckrolle öffnen.

3.

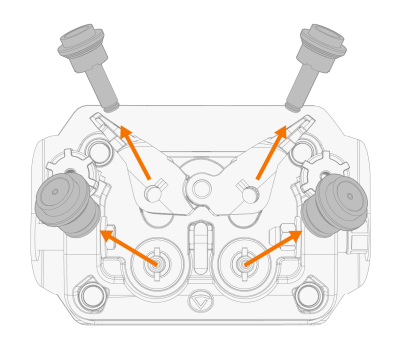

Nur bei der Erstinstallation: Die Druckrollen-Befestigungsstifte und die Vorschubrollen-Befestigungskappen abnehmen.

4.

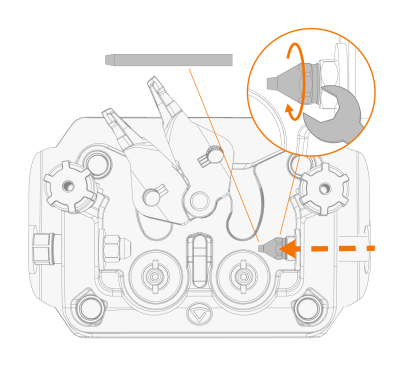

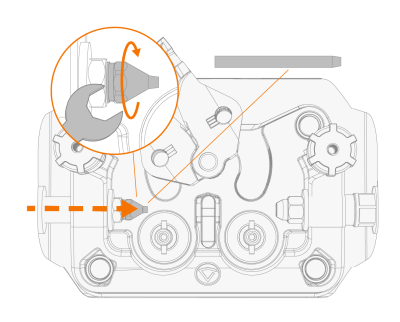

Das Einlassführungsrohr einsetzen und die Verriegelungsspitze anziehen.

5.

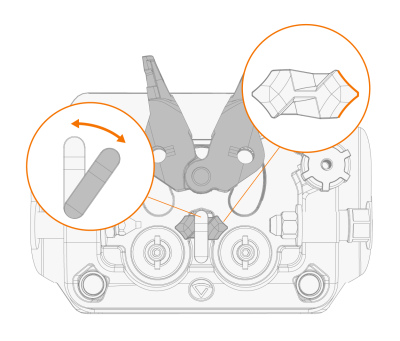

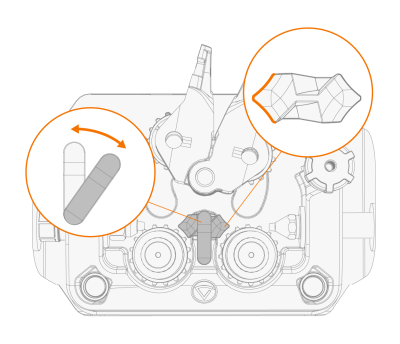

Den Verriegelungsclip zur Seite drehen und das mittlere Führungsrohr in seinen Schlitz einsetzen. Stellen Sie sicher, dass der Markierungspfeil in die Drahtlaufrichtung zeigt.

6.

Um das mittlere Führungsrohr zu verriegeln, den Verriegelungsclip zurückdrehen.

7.

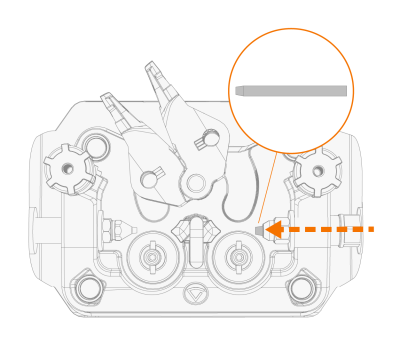

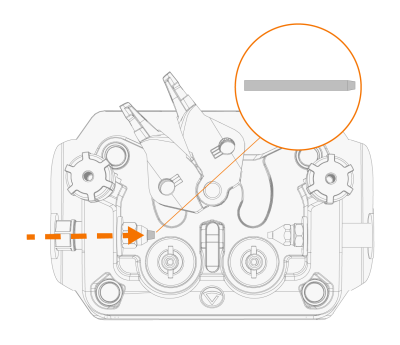

Das Auslassführungsrohr in sein Einbaulage schieben.
