Kühleinheit (optional)

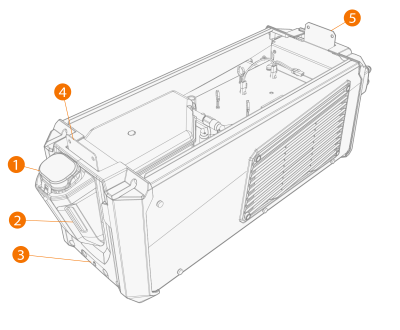

Front

1.

Deckel des Kühlbehälters

2.

Füllstandsanzeiger für Kühlflüssigkeit

3.

Frontseitige Verriegelungsschnittstelle (für Befestigung an einem Gestell)

4.

Frontseitige Verriegelungsschnittstelle (für Befestigung an der Stromquelle)

5.

Rückseitige Verriegelungsschnittstelle (für Befestigung an der Stromquelle)

6.

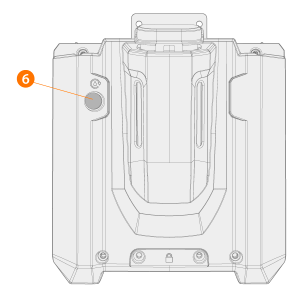

Knopf für Zirkulation der Kühlflüssigkeit:

>>  Wenn Sie den Knopf gedrückt halten, wird die Pumpe aktiviert und die Kühlflüssigkeit zirkuliert im gesamten System. Sobald er losgelassen wird, stoppt die Pumpe.

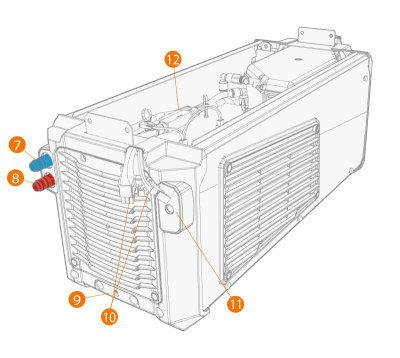

Rückseite

7.

Anschluss Kühlmitteleinlass/Kühlmittelauslass (farbcodiert)

8.

Anschluss Kühlmitteleinlass (farbcodiert)

9.

Rückseitige Verriegelungsschnittstelle (für Befestigung an einem Gestell)

10.

Anschlüsse der Kühleinheit an die Stromquelle

11.

Zusätzliche Zugentlastungshalterung

12.

Durchsatzsensor des Kühlmittels.
