R500 Wire Feeder HD EUR+

Dieser Abschnitt beschreibt den Aufbau des R500 Wire Feeder HD EUR+.

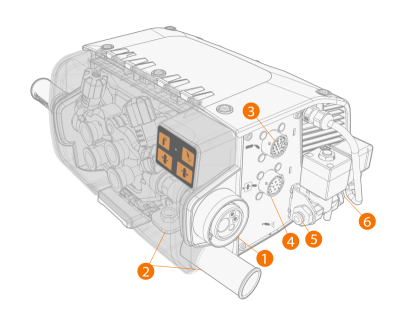

R500 Wire Feeder HD EUR+, Vorderseite

1. Eurostecker für Schweißbrenneranschluss
2. Positiver (+) Anschluss des Schweißstromkabels und die Schutzhülle des Schweißstromkabels
3. Roboter-Schweißbrenner-Steuerkabelanschluss
4. Steuerkabelanschluss des Push-Pull-Schweißbrenners
5. Druckluftventil, Auslassanschluss (nur für Schweißbrennerreinigung)
6. Druckluftventil, Einlassanschluss (nur für Schweißbrennerreinigung)

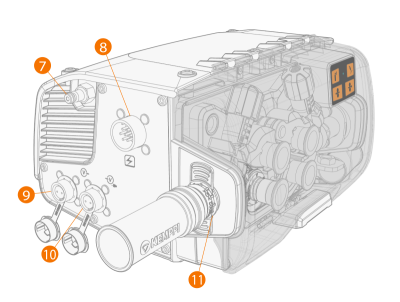

R500 Wire Feeder HD EUR+, Rückseite

7. Anschluss für Schutzgasschlauch
8. Anschluss des Drahtvorschub-Steuerkabels
9. Einschließlich Kabelanschluss für die Spannungssensorik an das Schlauchpaket (erforderlich für die Prozesse WiseThin+ und WiseRoot+).
10. Einschließlich Kabelanschluss für die Spannungssensorik an das Werkstück (erforderlich für die Prozesse WiseThin+ und WiseRoot+).
11. Kabelkanalanschluss

>>  Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss

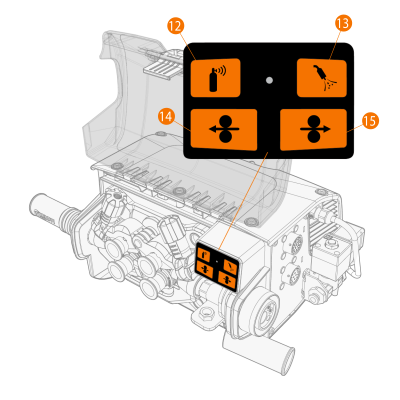

R500 Wire Feeder HD EUR+, oben

12. Gastesttaste
13. Drucklufttaste
14. Taste Drahtvorschub rückwärts

>>  Fährt den Fülldraht rückwärts (bei ausgeschaltetem Lichtbogen)

15. Taste Drahtvorschub vorwärts

>>  Fährt den Fülldraht vorwärts (bei ausgeschaltetem Lichtbogen)
