RA50 4R Hilfsdrahtvorschub (optional)
Der Hilfsdrahtvorschub RA50 4R des AX MIG Welder ist eine Lösung für das Zuführen von Schweißdraht über große Entfernungen von einem Drahtfass oder einer Spule zum Hauptdrahtvorschub (R500) beim automatisierten Schweißen. Der Hilfsdrahtvorschub RA50 4R synchronisiert und gleicht sich automatisch mit allen Modellen der Drahtvorschübe R500 des AX MIG Welder aus, ohne dass der Benutzer eine zusätzliche Konfiguration vornehmen muss.
Die folgenden maximalen Entfernungen zwischen dem Hauptdrahtvorschub und dem Hilfsdrahtvorschub RA50 4R werden je nach Schweißdrahtmaterial empfohlen:
| Zusatzwerkstoff | Maximale Entfernung (m) |
|---|---|
| Fe/Ss | 50 |
| Al | 30 |

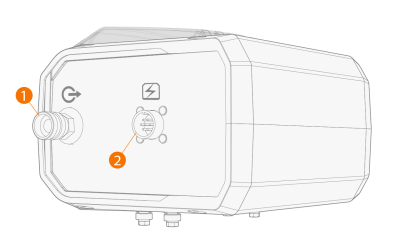

RA50 4R Hilfsdrahtvorschub, Vorderseite
| 1. | Kabelkanalanschluss (Auslass) |
>> Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss
| 2. | Steuerkabelanschluss |

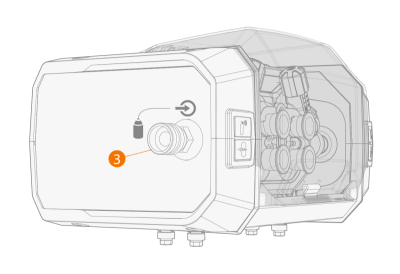

RA50 4R Hilfsdrahtvorschub, Rückseite
| 3. | Kabelkanalanschluss (Einlass) |
>> Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss

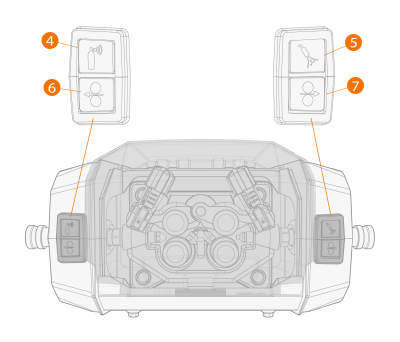

RA50 4R Hilfsdrahtvorschub, Oberseite
| 4. | Gastesttaste |
| 5. | Drucklufttaste |
>> Diese Funktion ist verfügbar, wenn sie vom Hauptdrahtvorschub unterstützt wird
| 6. | Taste Drahtvorschub rückwärts |
>> Fährt den Fülldraht rückwärts (bei ausgeschaltetem Lichtbogen)
| 7. | Taste Drahtvorschub vorwärts |
>> Fährt den Fülldraht vorwärts (bei ausgeschaltetem Lichtbogen)
