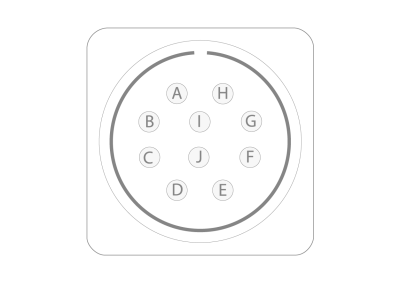

Peripherieanschluss des Drahtvorschubs

Dieser Abschnitt beschreibt die Anordnung und den Zweck der Kontakte im Peripherieanschluss, der zum Anschließen von Schweißbrenner-Hilfsprodukten verwendet wird.

A. Motor (+)

>>  für einen Push-Pull-Schweißbrenner

B. Motor (-)

>>  für einen Push-Pull-Schweißbrenner

C. Versorgung (+24 V)

>>  für einen Kollisionssensor mit LED-Statusanzeige

D. Eingang Drahtvorschub

>>  für die Drahtvorschubtaste von Schweißbrennern

E. Eingang Kollisionssensor

>>  für einen Kollisionssensor (nur die Brennerhalterungen T1 und T2 sind mit einem Kollisionssensor ausgestattet)

F. Ausgang Berührungssensor (+50 bis +200 V)

>>  für Berührungserkennung mit Gasdüse (sicherstellen, dass der Brenner Berührungserkennung mit Gasdüse unterstützt)

G. Tachometer (+5 V)

>>  für einen Push-Pull-Schweißbrenner

H. GND Versorgung

>>  für die Drahtvorschubtaste von Schweißbrennern

>>  für einen Kollisionssensor

I. Tachometer GND

>>  für einen Push-Pull-Schweißbrenner

J. Tachometer-Eingang

>>  für einen Push-Pull-Schweißbrenner
