Schlauchpaket des AX MIG Welder

Um der jeweiligen Gerätekonfiguration gerecht zu werden, sind die Schlauchpakete des AX MIG Welder in verschiedenen Längen und Konfigurationen erhältlich.

Für Informationen zum Installieren von Schlauchpaketen, siehe Verbinden der Kabel mit der Stromquelle und dem RCM und Verbinden der Kabel mit dem Drahtvorschub (R500).

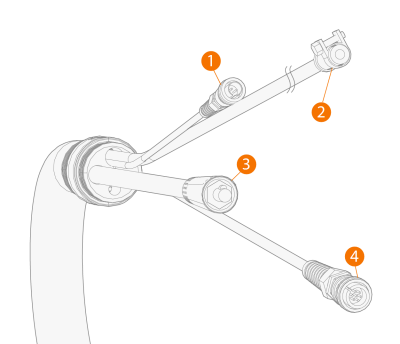

Stromquellenende des Schlauchpakets

1. Spannungssensorkabel (erforderlich für die Prozesse WiseThin+ und WiseRoot+)
2. Schutzgasschlauch
3. Schweißstromkabel
4. Steuerkabel des Drahtvorschubs

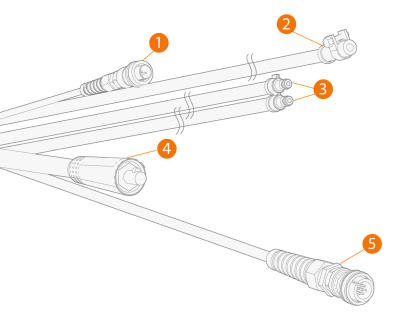

Stromquellenende des Schlauchpakets – Wasserkühlung

1. Spannungssensorkabel (erforderlich für die Prozesse WiseThin+ und WiseRoot+)
2. Schutzgasschlauch
3. Kühlflüssigkeitsschläuche (Einlass/Auslass)
4. Schweißstromkabel
5. Steuerkabel des Drahtvorschubs

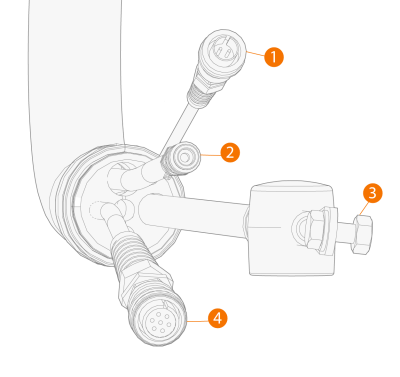

Drahtvorschubende des Schlauchpakets

1. Spannungssensorkabel (erforderlich für die Prozesse WiseThin+ und WiseRoot+)
2. Schutzgasschlauch
3. Schweißstromkabel
4. Steuerkabel des Drahtvorschubs

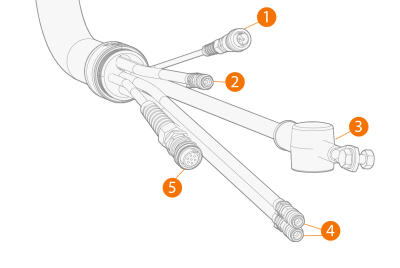

Drahtvorschubende des Schlauchpakets – Wasserkühlung



1. Spannungssensorkabel (erforderlich für die Prozesse WiseThin+ und WiseRoot+)
2. Schutzgasschlauch
3. Schweißstromkabel
4. Kühlmittelschläuche (Eingang/Ausgang)
5. Steuerkabel des Drahtvorschubs
