Kalibrering af svejsekabel

Svejsekablets modstand måles med den indbyggede kabelkalibreringsfunktion uden ekstra målekabel.

For at opnå en vellykket kalibrering skal du bruge en ren/ny kontaktdyse og sikre, at arbejdsemnets overflade er ren.

1.

Fjern svejsebrænderens gaskop.

2.

Træk den resterende svejsetråd ud af svejsebrænderen ved at trykke på knappen til trådfødning bagud (om nødvendigt kan du klippe tråden først).

3.

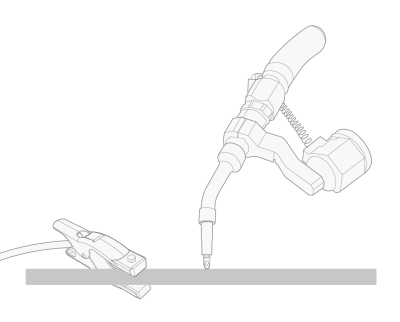

Placer svejsebrænderen i en ret vinkel (90 °) til ca. 1 mm fra arbejdsemnet.

4.

Flyt svejsebrænderen, så kontaktdysen rører ved arbejdsemnet.

Kontakten mellem kontaktdysen og arbejdsemnet skal være tilstrækkelig. Kontaktdysen må dog ikke presses for hårdt mod arbejdsemnet.

5.

Gå til i AX Manager Indstillinger – Enhedsindstillinger, vælg Kabelkalibrering, og følg anvisningerne på skærmen.

6.

Tjek de målte værdier i AX Manager, og gentag kalibreringen om nødvendigt (hvis f.eks. kalibreringen mislykkedes på grund af dårlig kontakt mellem kontaktdysen og arbejdsemnet).

7.

Efter kalibrering skal du fjerne svejsebrænderen fra arbejdsemnet, føre tråden ud af kontaktdysen og sætte gaskoppen på igen.
