Tilslutning af backup-strømforsyning (ekstraudstyr)

Reservestrømforsyningen bruges til at sikre, at feltbusforbindelsen forbliver aktiv, selv når svejsestrømkildens hovedstrøm afbrydes. Når backup-strømforsyningen anvendes, er alle styringsfunktioner deaktiveret.

Tekniske krav til backup-strømforsyning

Funktion	Værdi
Forsyningsspænding	24 V +-10 %
Minimum kontinuerlig strøm	2 A
Outputisolering	SELV (Safety Extra Low Voltage)



Da backup-strømforsyningen ikke er isoleret fra RCM'ens normale systempotentiale, skal du anvende en separat strømforsyning for at undgå at forbinde forskellige kredsløbspotentialer med hinanden.

Sluk for strømkilden, før du tilslutter backup-strømforsyningen.

Se instruktioner om fjernelse og montering af RCM-topdækslet i Fjernelse og montering af RCM-topdæksel.

1.

Før kablet til backup-strømforsyningen gennem en kabelindgang på RCM. (Vedrørende oplysninger om kabelindgange henvises til Føring af kabler til RCM.)

2.

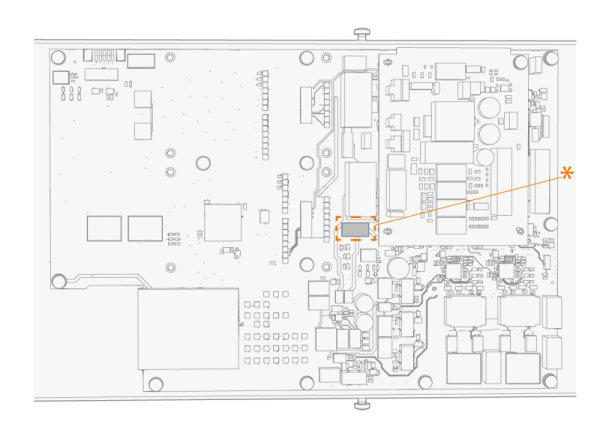

Slut kablet til backup-strømforsyningsterminalen (*) på RCM-hovedkortet.

Terminalben: 1. Backup-strømindgang + 2. Backup-strømindgang + 3. Backup-strøm-GND 4. Backup-strøm-GND
