Push-pull stik til styringskabel til svejsebrænder

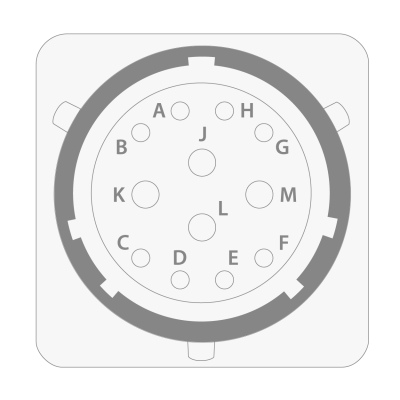

Dette afsnit beskriver rækkefølgen og formålet med stifterne i styringskabelstikket til push-pull-svejsebrændere, der bruges med push-pull-svejsebrændere fra tredjeparter.

Ben	Signal	Beskrivelse
A	Indgang til enkoderkanal A	Indgang til enkoderkanal A.
B	Indgang til enkoderkanal B	Indgang til enkoderkanal B.
C	Hall-sensor / enkoder 5 V-udgang	5 V-udgang til Hall-sensorer og enkoder.
D	Hall-sensor 1 indgang	Indgang for Hall-sensor til motorvikling 1
E	Hall-sensor 2 indgang	Indgang for Hall-sensor til motorvikling 2
F	Hall-sensor 3 indgang	Indgang for Hall-sensor til motorvikling 3
G	Positiv analog synkroniseringsudgang	Differentiel analog spændingsudgang til tredjeparts push-pull-svejsebrænderkontrolenheder.
H	Negativ udgang for analog synkronisering	Differentiel analog spændingsudgang til tredjeparts push-pull-svejsebrænderkontrolenheder.
J	Motorvikling 1	Udgang til motorvikling 1
K	Motorvikling 2	Udgang til motorvikling 2.
L	Motorvikling 3	Udgang til motorvikling 3.
M	Hall-sensor / enkoder GND	Jord til push-pull Hall-sensorer / enkoder.
