Stik til trådboksens periferiudstyr

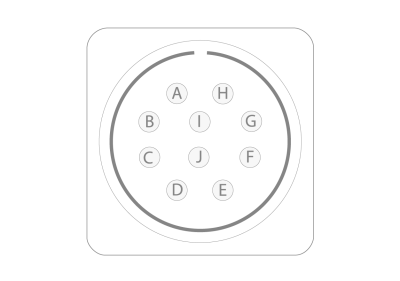

Dette afsnit beskriver rækkefølgen og formålet med benene i det perifere stik, der bruges til at forbinde tilbehørsprodukter til svejsepistolen.

A. Motor (+)

>>  til en push-pull-pistol

B. Motor (-)

>>  til en push-pull-pistol

C. Forsyning (+ 24 V)

>>  til en kollisionssensor med LED-statusindikatorer

D. Indgang til trådfødning

>>  til en svejsepistols trådfødningsknap

E. Indgang til kollisionssensor

>>  til en kollisionssensor (kun pistolbeslagene T1 og T2 har en kollisionssensor)

F. Berøringssensorudgang (+50...+200 V)

>>  Til berøringsføling med gaskop (sørg for, at din pistol understøtter berøringsføling med gaskop)

G. Tachometer (+5 V)

>>  til en push-pull-pistol

H. Strømforsyning, stel

>>  til en svejsepistols trådfødningsknap

>>  til en kollisionssensor

I. Tachometer GND

>>  til en push-pull-pistol

J. Tachometer indgang

>>  til en push-pull-pistol.
