AX MIG Welder-mellemkabel

AX MIG Welder-mellemkablerne fås i flere forskellige længder og konfigurationer, der kan passe til konfigurationen af dit udstyr.

Vedrørende montering af kabler henvises til Tilslutning af kabler til strømkilde og RCM og Tilslutning af kabler til trådboks (R500).

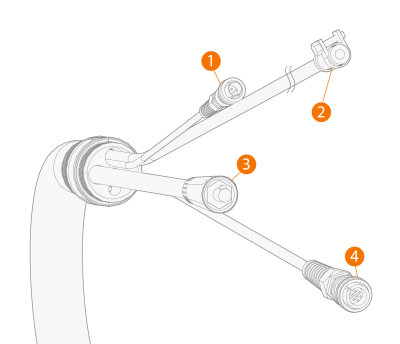

Strømkildeenden af mellemkablet

1. Spændingsfølerkabel (kræves til WiseThin+- og WiseRoot+-processerne)
2. Beskyttelsesgasslange
3. Svejsestrømskabel
4. Styringskabel til trådboks.

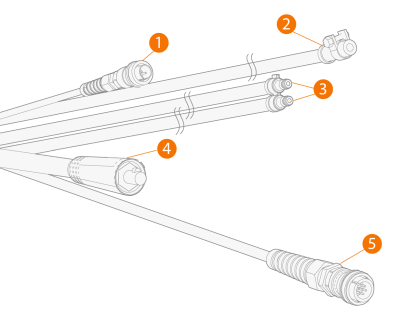

Strømkildeenden af mellemkablet – vandkøling

1. Spændingsfølerkabel (kræves til WiseThin+- og WiseRoot+-processerne)
2. Beskyttelsesgasslange
3. Kølemiddelslanger (indløb/udløb)
4. Svejsestrømskabel
5. Styringskabel til trådboks.

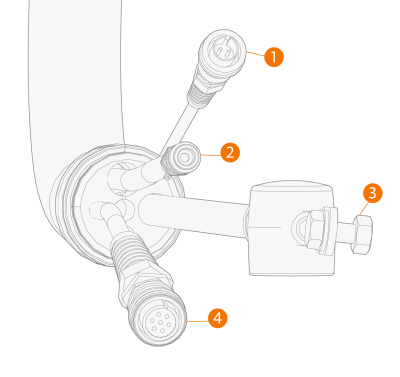

Trådboksenden af mellemkablet

1. Spændingsfølerkabel (kræves til WiseThin+- og WiseRoot+-processerne)
2. Beskyttelsesgasslange
3. Svejsestrømskabel
4. Styringskabel til trådboks.

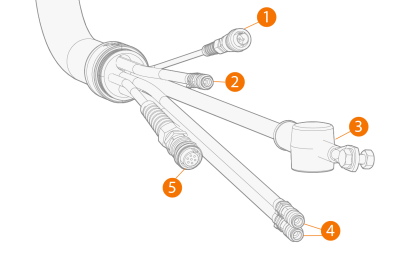

Trådboksenden af mellemkablet – vandkøling



1. Spændingsfølerkabel (kræves til WiseThin+- og WiseRoot+-processerne)
2. Beskyttelsesgasslange
3. Svejsestrømskabel
4. Kølemiddelslanger (indgang/udgang)
5. Styringskabel til trådboks.
